産業用シーリングファンが故障する理由：23年間の現場監査から見る産業換気の実態

サマリー

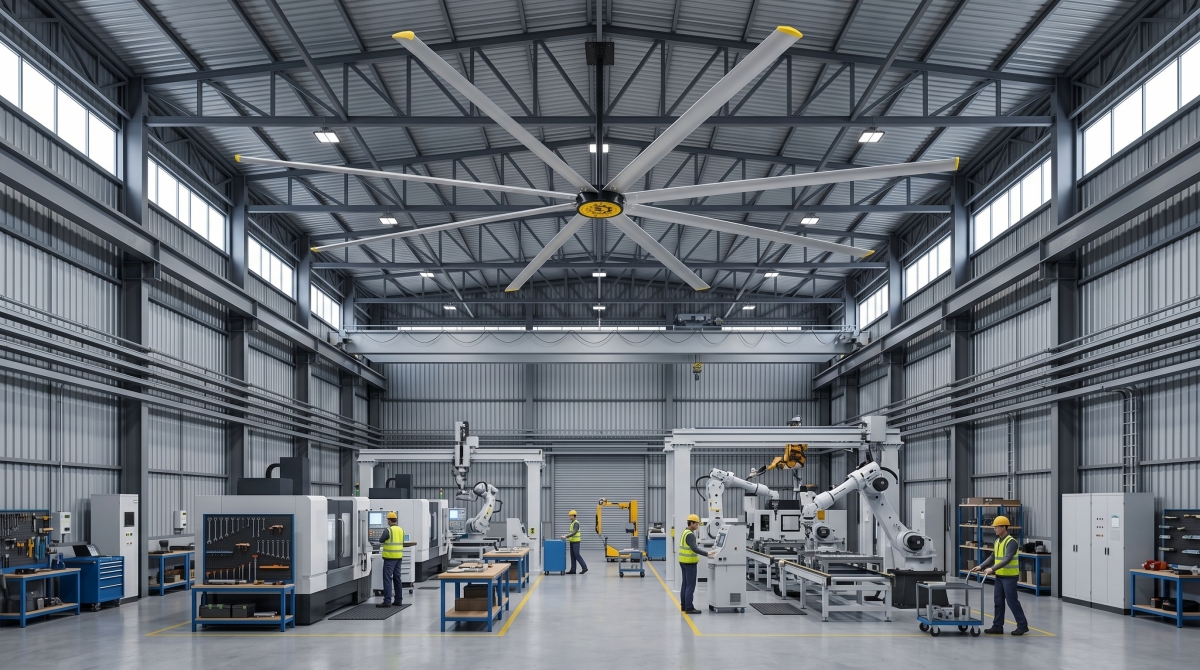

湿度がピークとなる季節に、5,000平方メートルの鉄骨構造物流ハブや重量加工工場に足を踏み入れれば、世界中でまったく同じ光景が繰り広げられているのがわかる。コンクリート床の高い天井には、6台以上の大型産業用シーリングファンユニットが最大回転数で回転している。その7.3メートルのブレードが空気を切り裂き、まるで圧巻の機械的な嵐のような風を生み出しているように見える。しかし、実際の作業が行われる倉庫の床面に目を移せば、その見せかけの換気性能は完全に打ち消される。エポキシ樹脂の床材は油っぽい湿気の層で滑りやすくなり、フォークリフトはスタントカーのようにコーナーでドリフトスライドし、作業員はユニフォームのシャツのボタンを外し、空気が濡れたベルベットのようだと不満を漏らす。

このレポートは、これらの設備がなぜ失敗するのかについて、厳しい現場監査を提供する。テルイが23年にわたって培ってきた環境工学の遺産を基に、華やかなセールスカタログを避け、換気の生の物理学を分析する。我々は「何が」（従来のギアボックスから永久磁石同期モーターへの構造的シフト）、「なぜ」（効率を低下させる熱力学と材料の故障モード）、「どのように」（センサー駆動のIoTフィードバックループの段階的実装）をカバーする。もし施設の空気管理を単なる「プラグアンドプレイ」の機器問題として扱っているなら、あなたは停滞した空気をかき混ぜるためだけに、毎月莫大な光熱費を支払っていることになる。真の環境制御には、単なるRPM指標から脱却し、実際のROIのために設計されたメンテナンスフリーの構造資産を採用する必要がある。

何が：PMSMダイレクトドライブ技術の仕組み

もし貴施設のエンジニアリングチームが、従来型の非同期誘導モーターに減速ギアボックスを組み合わせた産業用シーリングファンの調達注文を依然として承認しているなら、本質的に2010年の機械的ソリューションを、2026年の超競争的なエネルギー市場に持ち込んでいることになる。長年にわたり、大型アルミニウム製ファンブレードを回転させる標準的な方法は、標準的な高回転誘導モーターを使用し、高温で動作させ、一連のギアで回転数を利用可能な50～60 RPMに減速しながらトルクを増幅することだった。

ギアボックスの機構は、歯車が絶えず噛み合うことで大きな摩擦抵抗を生み出す。この摩擦はエネルギーを熱として散逸させる。標準的なセットアップでは、電気エネルギーのかなりの部分が、ブレードハブに到達する前にギアハウジング内で失われる。さらに、ギアは摩耗し、合成潤滑油が必要となり、それが新品の包装済み在庫に漏れ出す。

最新のトップクラスPMSM産業用シーリングファンの成否は、永久磁石同期モーター（PMSM）アーキテクチャにかかっている。この構成は中間減速機構を完全に排除する。高保磁力の希土類永久磁石をローターに直接取り付けることで、モーターは非常に高磁束の磁場を生成する。ステーター巻線がコントローラーから電流を受けると、ローターは回転磁場と完全に同期して回転する。連結部はなく、伸びるベルトも、削れる真鍮歯車も、摩擦緩衝材も一切ない。電気エネルギーの経路は、7.3メートルのブレードアセンブリに直接つながる。トルクはシャフトで即座に生成され、システムは全動作速度域で93パーセント以上の平坦な効率曲線を維持できる。

なぜ：材料科学と熱力学的故障モード

安価な換気システムがなぜ失敗するのかを理解するには、従来の機器を劣化させる隠れた材料科学と環境劣化動態を調べる必要がある。最初の大きなハードルは構造的な死重である。標準的な鋼板張りや重い鋳鉄製の産業用ファンモーターは、簡単に130キログラムを超える重量になる。これだけの死重を老朽化したウェブトラスから吊り下げると、ジャイロスコープの歳差運動力を受ける際に構造疲労を引き起こす永久静的荷重が導入される。

この重量問題を構造的耐久性を犠牲にせずに解決するために、テルイは高級ガラス繊維複合材料のフレームワークとハウジングを採用している。ガラス繊維は優れた強度対重量比を提供し、構造用鋼材の構造剛性に匹敵しながら、天井上の静荷重を最大75パーセント削減する。さらに重要なことに、システムが環境的な打撃に耐える方法を完全に変える：

耐食性と非導電性：酸洗ライン、化学薬品倉庫、沿岸の配送センターなどの要求の厳しい産業現場では、炭素鋼は急速に酸化して剥がれ落ちる。低グレードのプラスチックは熱応力で反る。しかし、高級ガラス繊維は完全に錆びず、非導電性であり、化学的なガス放出の影響を受けない。これにより、ガラス繊維製産業用シーリングファンは、過酷な環境における唯一論理的な選択肢となる。複合材料マトリックスは数十年にわたり物理的に無傷で構造的に健全であり、塗装のタッチアップを必要としない。

冬季の温度成層解消不足：冬季に産業用シーリングファンを停止することは、大きな財務上の損失である。暖かい空気は天井に自然に溜まり、床レベルは凍えるように寒いままとなる。ファンを低速逆回転で運転すると、閉じ込められた無料の熱を壁に沿って床に押し下げ、空間のバランスを取り、暖房費を最大25パーセント削減する。

高調波歪み（THD）：低グレードのファンドライブは、VFDを介してプラントの電力系統に高調波ノイズを漏洩させる。この高周波の電気的汚染は、PLCの誤動作、自動仕分け機のランダムな通信エラー、デジタルセンサーの校正ずれを引き起こす。

どのように：IoTフィードバックループの実装

ハードウェアは、その駆動パラメータを制御するロジックと同程度にしか賢くない。真のエネルギー効率を引き出すには、手動の壁掛けダイヤルから脱却し、換気アレイを局所的なセンサー駆動フィードバックループ（例：テルイIoT＋AIネットワーク）に統合する必要がある。

ステップ1：継続的なTHI追跡の展開

ファンを一定速度で運転する代わりに、周囲の相対湿度と赤外線スラブ温度センサーを展開する。中央システムは、リアルタイムの温度湿度指数（THI）を継続的に計算し、露点マージンを監視する。

システムが、床スラブ温度が周囲空気の露点に近づきすぎていることを検出すると、ソフトウェアは自動的にPMSMドライブを増速する。水平床ジェットを加速することで、コンクリートスラブの表面温度を上昇させ、液体の水が形成される前に微小結露を蒸発させ、スウェッティングスラブ症候群（SSS）を排除し、需要ベースの消費電力を30パーセント削減する。

ステップ2：空間リアルタイム障害物マッピングの確立

空気は流体のように振る舞う。移動する空気の柱が天井走行クレーンの平らな側面や高密度パレットラックの固いブロックに衝突すると、一貫した気流は乱流の混沌に砕け散る。真の三次元流体モデルを使用してファンのドロップ位置をマッピングし、ダウンウォッシュが構造的な障害物をクリアし、作業ゾーン全体に連続した低速の床ジェットを形成することを保証しなければならない。

ステップ3：デジタル逆起電力保護ループの有効化

モーターコントローラーをプログラムして、相電流の異常を常時サンプリングする。高積みのマテリアルハンドリング機器がファンブレードに衝突した場合、システムは逆起電力フィードバックを介してモーター電流変動のマイクロ秒スパイクを検出し、ミリ秒以内にコイルへの全電力を遮断し、アンバランスなローターが屋根ブラケットをねじる前に壊滅的な構造的損傷を防ぐ。

FAQ

Q1：これらのシステムにはなぜ本当に「オイル交換」やベルト張り替えがないのですか？

A：従来の産業用ファンは、ゴム製駆動ベルトのような消耗品に依存しており、これらは伸び、乾燥し、ひび割れるため、メンテナンスチームは半年ごとにシザーリフトに乗って締め直す必要があります。また、多段ギアトランスミッションを備えており、歯の摩擦で発生する金属片を洗い流すために定期的なオイル交換が必要です。PMSMダイレクトドライブ産業用シーリングファンは、ローターが磁場内で自由に回転し、重負荷用の永久密封ダブルシールドローラーベアリングのみで支えられています。摩擦部品、ベルト、液体潤滑剤は一切なく、完全に密閉された、無介入稼働を目指したシステムです。

Q2：産業用シーリングファンは本当にコンクリート床の「汗かき」を防げるのですか？

A：はい、ただし結露層が実際に形成される前にシステムを運転した場合に限ります。スウェッティングスラブ症候群は、暖かく湿った空気が施設内に流入し、前夜からの冷えを保持した冷たいコンクリート床スラブに当たることで、空気温度が露点以下に低下するときに発生します。床がすでに濡れている場合、ファンを回すのは遅すぎる反応的な対策です。センサーロジックによってファンを事前に運転することで、コンクリート表面の対流熱伝達係数を高め、スラブを周囲の露点に合わせて暖め、水が溜まる前に結露の物理現象を抑制します。

Q3：ガラス繊維製ケーシングは、成形や鍛造などの高温作業場で安全ですか？

A：絶対に安全です。ガラス繊維は、その卓越した熱安定性で世界的に認識されています。高温にさらされると軟化、反り、たわむ標準的な熱可塑性樹脂とは異なり、工業用グレードのガラス繊維は、50～55度を超える周囲温度でも構造的剛性を容易に維持します。これは、重量鍛造工場、鋳造所、プラスチック射出成形工場などの屋根デッキの真下で特に重要です。さらに、鋼鉄や鋳鉄製のハウジング（輻射熱を吸収し、熱ラジエーターのように機能して作業員に熱を放射する）とは異なり、ガラス繊維は優れた断熱特性を持ち、職場の気候を保護するのに役立ちます。

Q4：複数の建物にまたがる50台以上のファンのアレイを、単一のインターフェースで現実的に管理できますか？

A：はい。数十の個別アナログ壁掛けダイヤルを中央室に配線する従来のアプローチは時代遅れです。最新のシステムは、産業用Modbusやワイヤレスメッシュプロトコルを利用して、個々のVFDすべてを単一のクラウドベースのダッシュボードにリンクします。このポータルから、施設全体にわたって異なるグループロジックを適用できます。倉庫ゾーンAには、特定の冬季熱成層プロファイルに基づいて穏やかな温度成層解消曲線で運転するよう設定し、一方、荷降ろしドックゾーンBには、ベイドアのリアルタイムステータスに連動した、センサー駆動の積極的なスケジュールで動作するよう設定できます。

Q5：PMSMファンは、自動仕分けシステムを電気的干渉からどのように保護しますか？

A：低価格帯のファンモーターは、適切なフィルタリング回路を欠いた安価な可変周波数ドライブを使用しています。これらのドライブが速度を変調する際、大量の高調波ノイズ（THD）を施設の電力線に放出し、近くのPLC、センサー、自動コンベヤ仕分け機器に誤動作を引き起こします。テルイ高効率産業用シーリングファンを選択することで、高価値のデジタル倉庫自動化インフラを保護できます。これは、ドライブハウジング内に統合されたアクティブ力率補正回路と強力なEMIフィルターを使用しているため、電力波形をクリーンに保ち、ファンの消費電力を分離します。

Q6：フォークリフトや高積みクレーンが誤って回転中のファンブレードに衝突した場合はどうなりますか？

A：従来の誘導モーターシステムでは、スマートフィードバックループがないためファンは回転し続け、アンバランスでぐらつくユニットが天井ブラケットから引きちぎられ床に落下する可能性があります。高度なPMSMダイレクトドライブファンでは、デジタルコントローラーがモーターの
